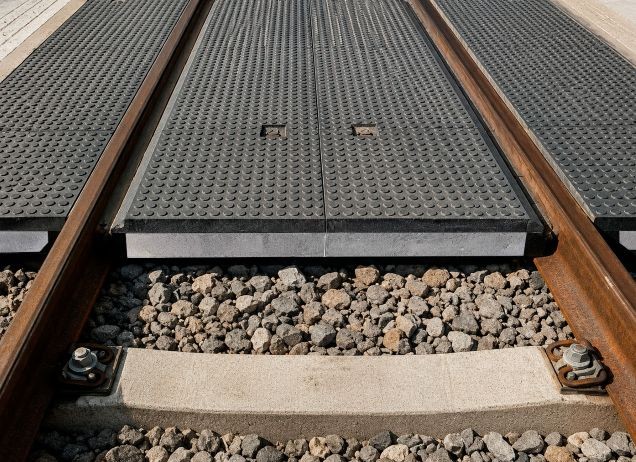

Резиножелезобетонный настил проекта А1.РБ.ПЖД.000 (далее- настил) предназначен для укладки на железнодорожных переездах (далее — настил) в прямых и кривых участках железнодорожного пути для обеспечения безопасного, удобного и быстрого пересечения транспортными средствами железнодорожных путей в одном уровне с верхом головки рельсов.

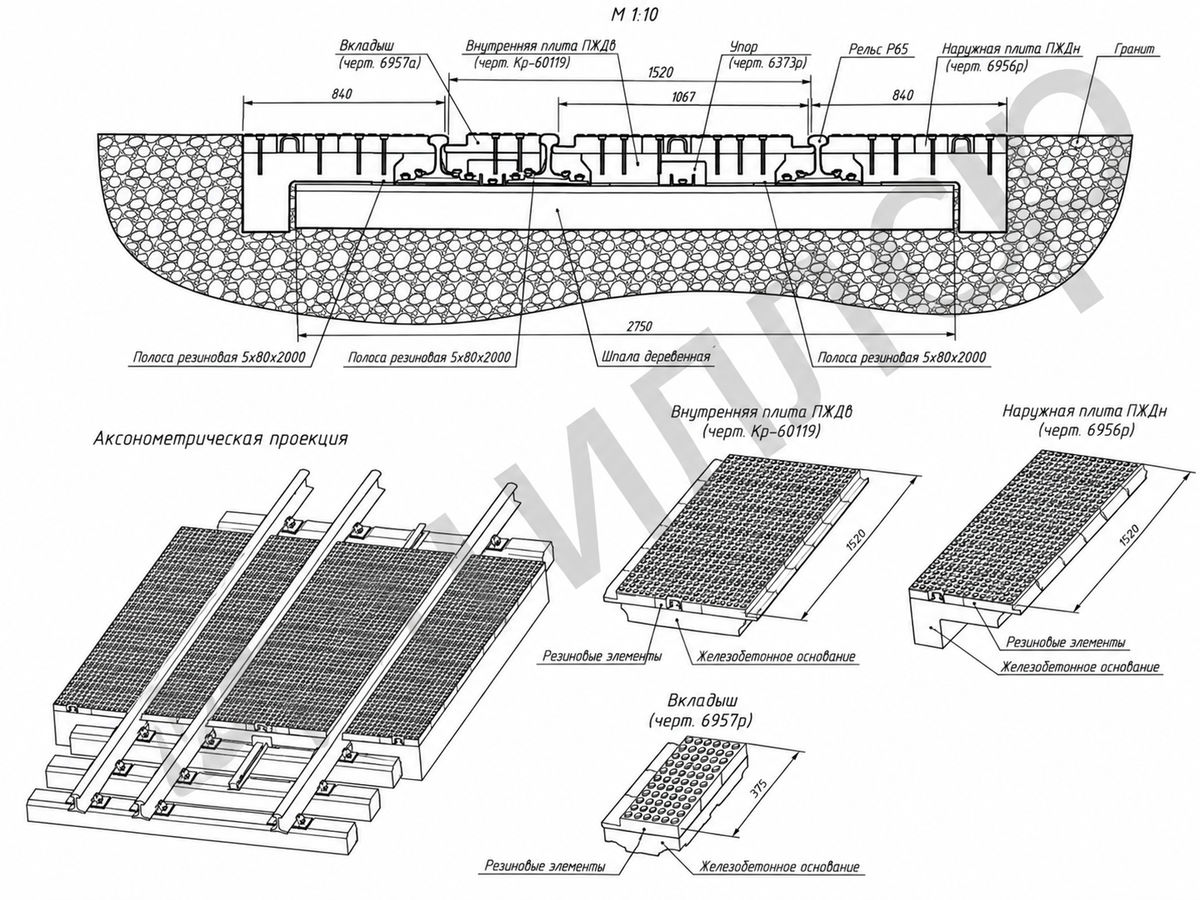

Настил состоит из резиножелезобетонных плит и упругих резиновых профилей -уплотнителей, придающих жёсткость общей конструкции:
- внутренние уплотнители — фиксируют плиты между рельсов внутри колеи;
- наружные — обеспечивают плотное прилегание наружных плит к рельсам.

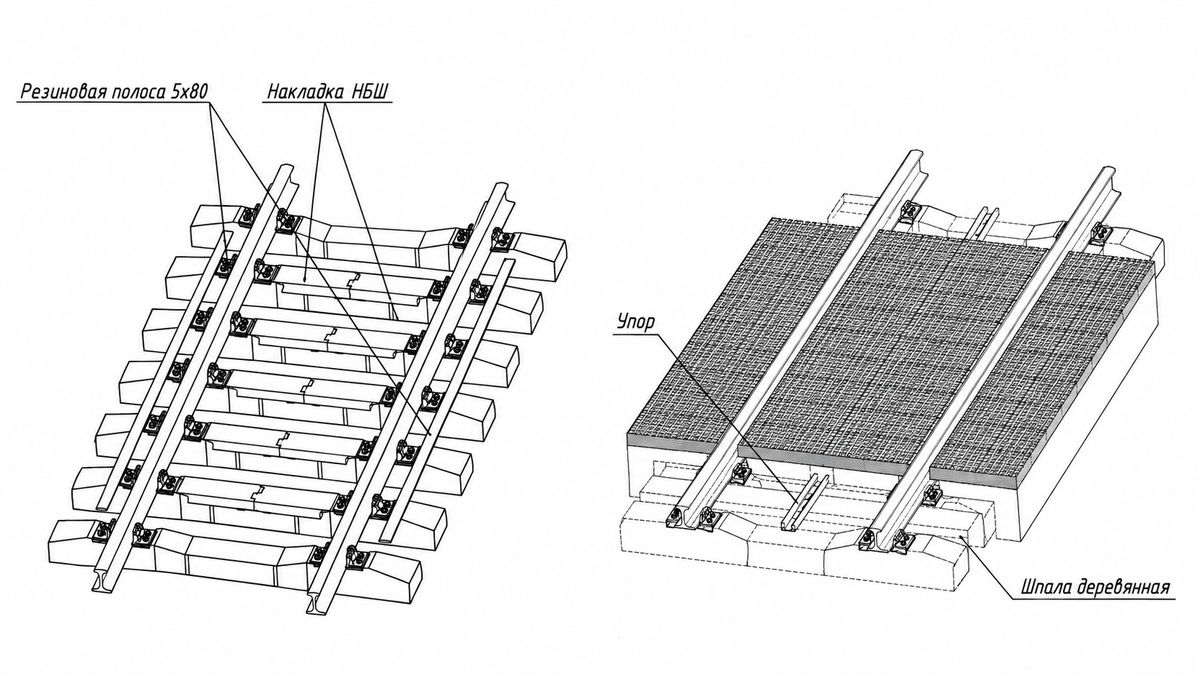

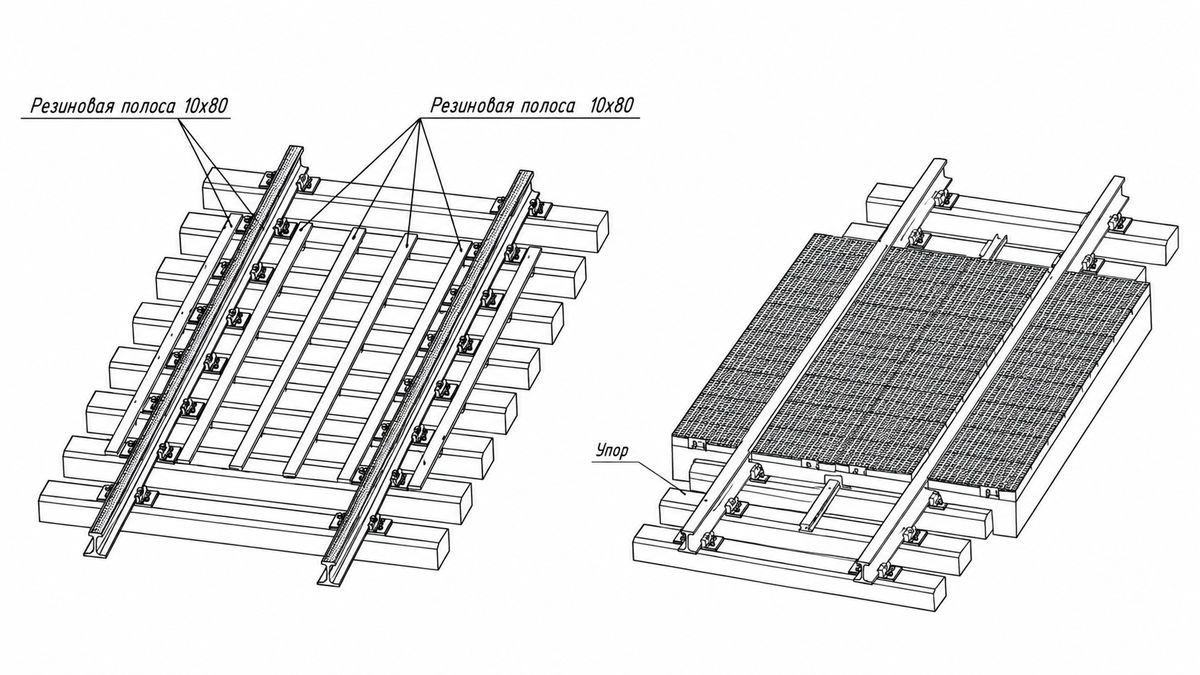

Настил укладывается на железнодорожном пути с рельсовыми скреплениями:
- КБ-65 на железобетонных шпалах типа Ш-1;
- АРС-4 на железобетонных шпалах типа Ш-АРС;
- ЖБР-65 на железобетонных шпалах типа Ш3/Ш3-Д;
- КД-65, ДО-65, ДО-50 на деревянных шпалах.
Настил применяется на железнодорожных путях общего и не общего пользования для пропуска транспортных средств с осевой нагрузкой до 13 т/ось.
Конструкция настила является модульной и позволяет перекрывать железнодорожный переезд со стандартной колеей 1520 мм необходимой ширины (кратность плит 2925 мм и 3250 мм).
В линейке настилов проекта А1.РБ.ПЖД.000 также есть исполнения:
— для рельсовой колеи 750 мм (кратность плит 2800 мм);
— для рельсовой колеи 1067 мм (кратность плит 1950 мм);
— для совмещенной рельсовой колеи 1520/1067 мм (кратность плит 1950 мм).
.
Модульная конструкция обеспечивает возможность:
— производить перекрытие переезда необходимой ширины, нужная ширина набирается соответствующим количеством плит;
— монтажа в прямом или кривом участке рельсового пути (с R≥1200м);
— быстрого монтажа (демонтажа) настила при проведении ремонтных работ и технических работ по обслуживанию железнодорожного пути;
— многократного повторного использования плит настила, в том числе для устройства временного проезда через железнодорожные пути на период строительных работ.
Изделия, выпускаемые АО «А.Миллер», соответствуют требованиям, предусмотренным постановлением Правительства РФ от 17.07.2015 № 719, и являются российской промышленной продукцией.
